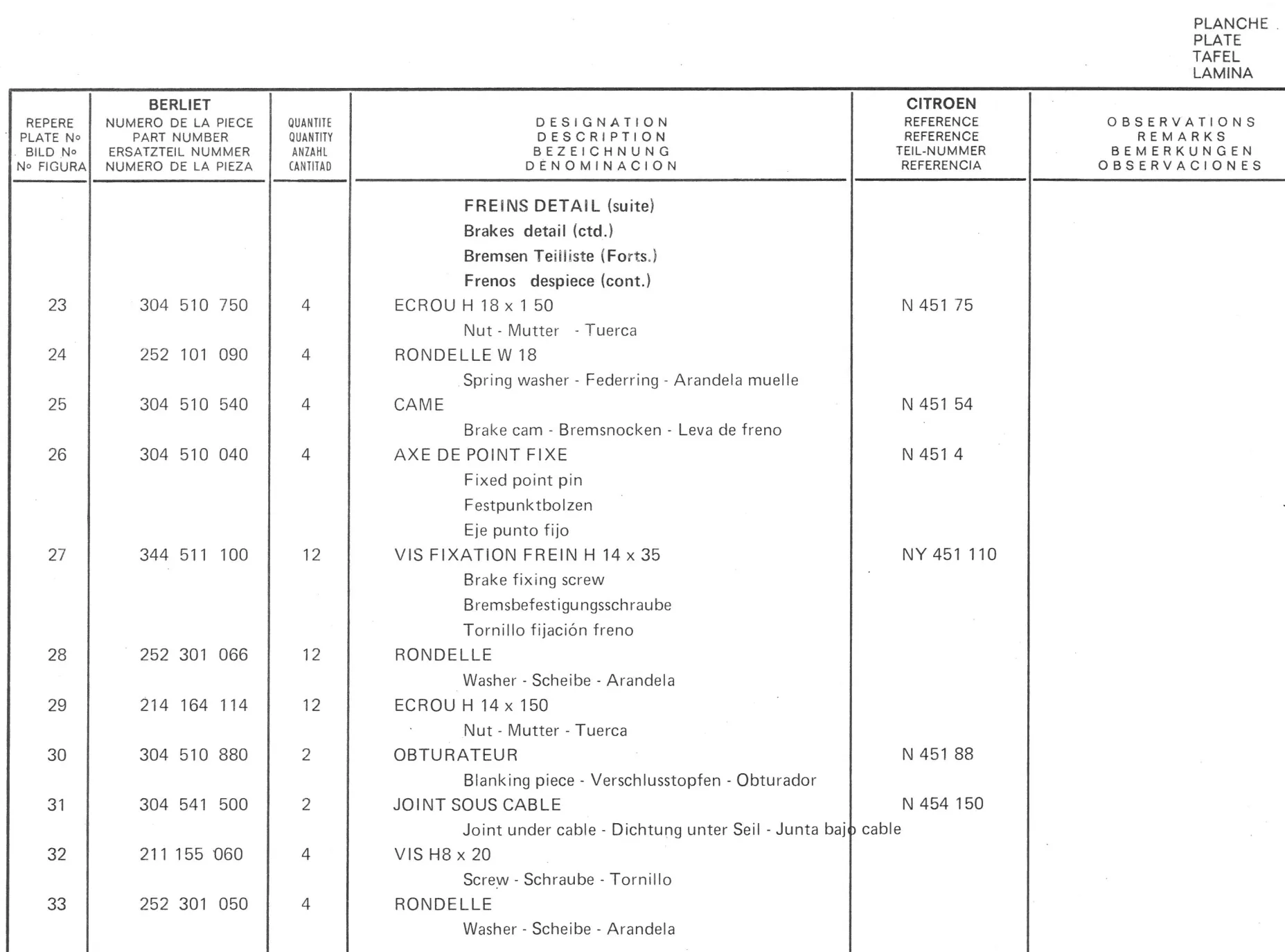

DESIGNATION - FOR REFERENCE ONLY
ECROU H 18 1 50 (Nut Mutter) · RONDELLE W 18 (Spring washer) · CAME (Brake cam) · AXE DE POINT FIXE (Fixed point pin) · VIS FIXATION FREIN H 14 x 35 (Brake fixing screw) · RONDELLE (Washer) · ECROU H 14 x 150 (Nut) · OBTURATEUR (Blanking) · JOINT SOUS CABLE (Joint under cable Dichtung unter Seil) · VIS H8 x 20 (Screw)
