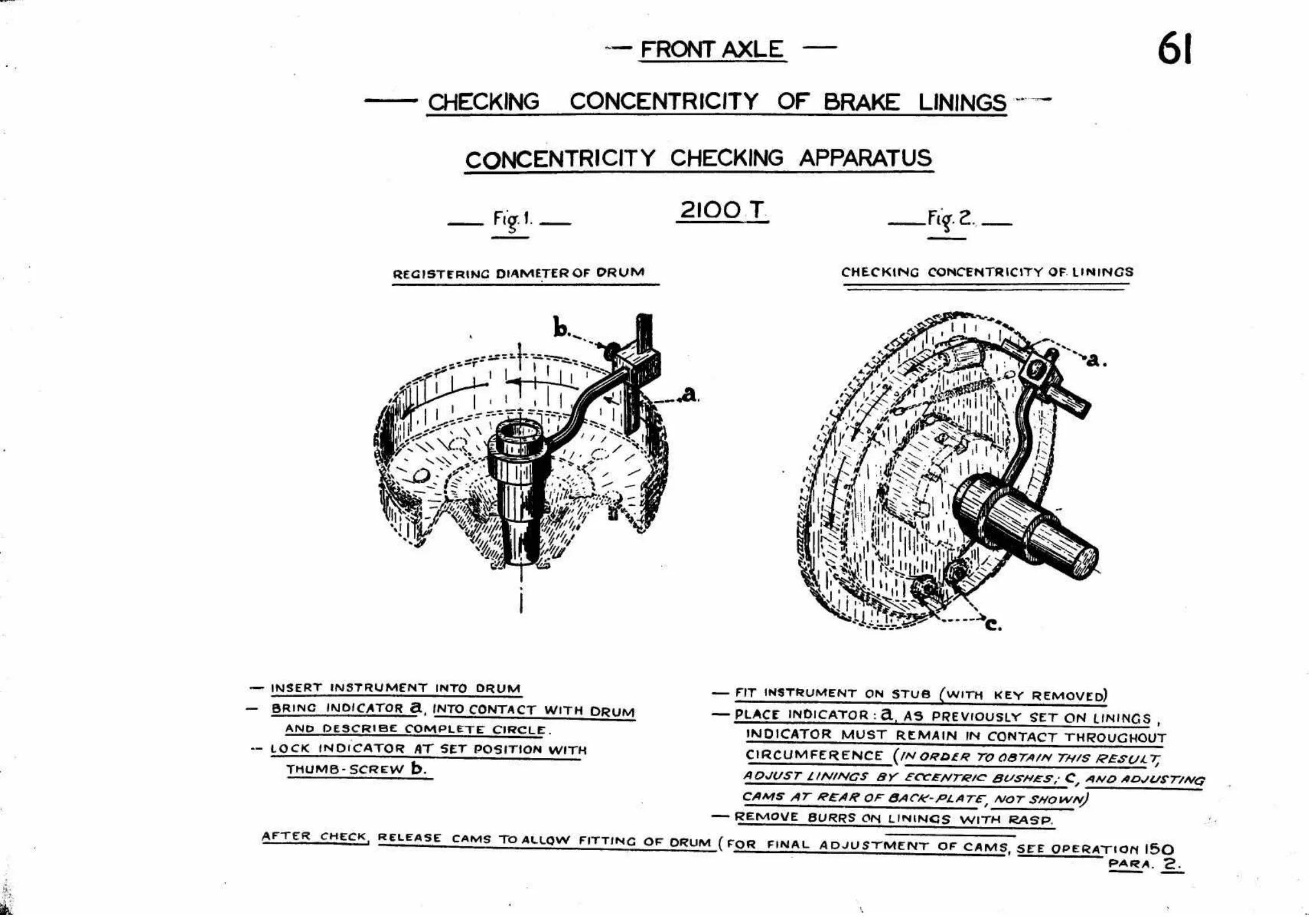

~— FRONT AXLE — —— CHECKING CONCENTRICITY OF BRAKE LININGS ~~ CONCENTRICITY CHECKING APPARATUS 2100 T __Fig2. a Fig. !. —_ CHECKING CONCENTRICITY OF. LININGS REGISTERING DIAMETER OF ORUM — INSERT INSTRUMENT INTO DRUM — FIT INSTRUMENT ON STUB (WITH KEY REMOVED) — BRING INDICATOR @, INTO CONTACT WITH ORUM — PLACE INDICATOR: @,_ AS PREVIOUSLY SET ON LININGS , AND DESCRIBE COMPLETE CIRCLE. INDICATOR MUST REMAIN IN CONTACT THROUGHOUT
