light15 · p.129
EXTRACTED TEXT — FOR REFERENCE ONLY

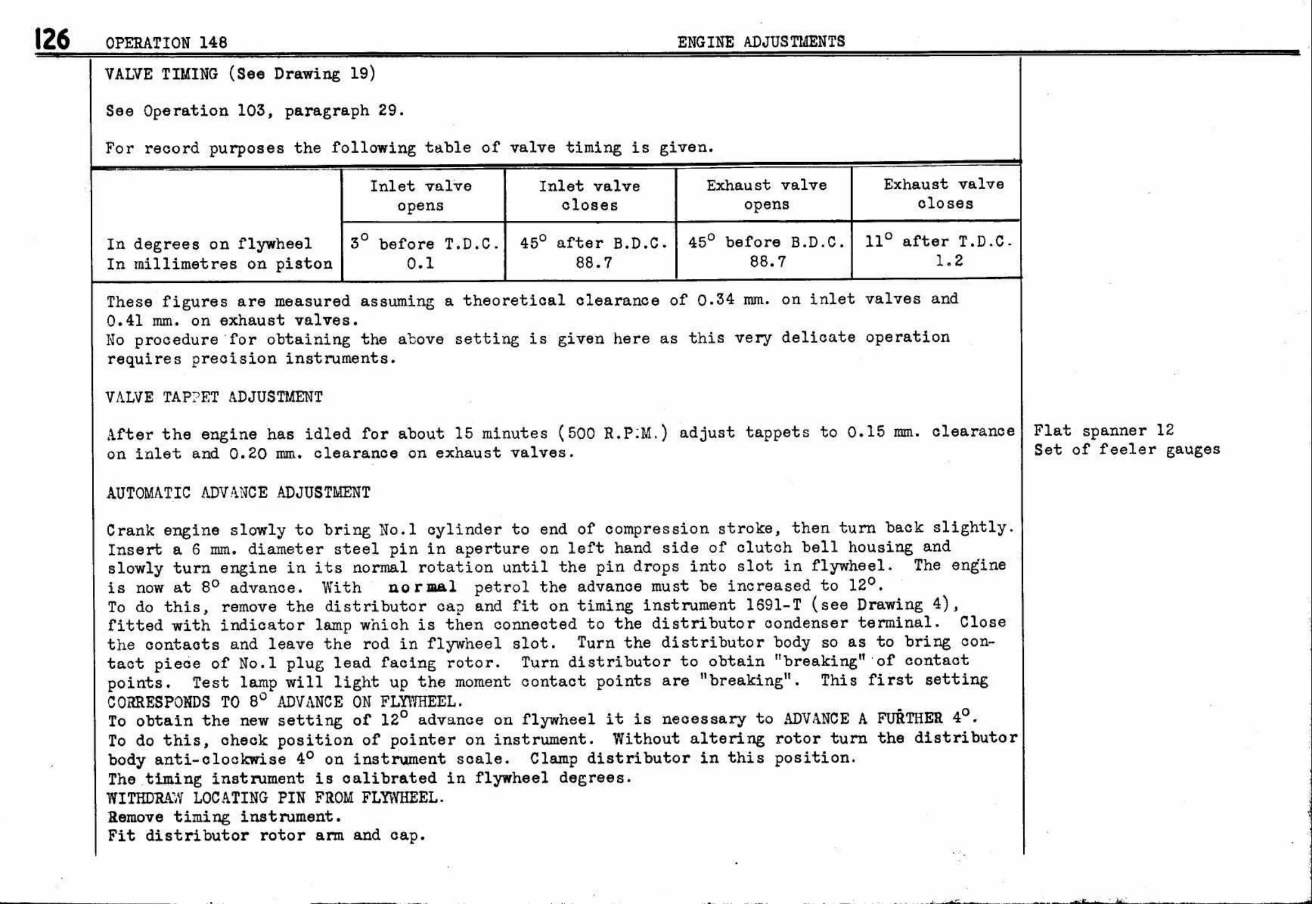

OPERATION 148 ENGINE ADJUSTMENTS VALVE TIMING (See Drawing 19) See Operation 103, paragraph 29. For record purposes the following table of valve timing is given. Inlet valve Inlet valve Exhaust valve opens closes opens 3° before T.D.C.] 45° after B.D.C.| 45° before B.D.C. 0.1 88.7 88.7 Exhaust valve closes 11° after T.D.C. 1.2 In degrees on flywheel In on piston
