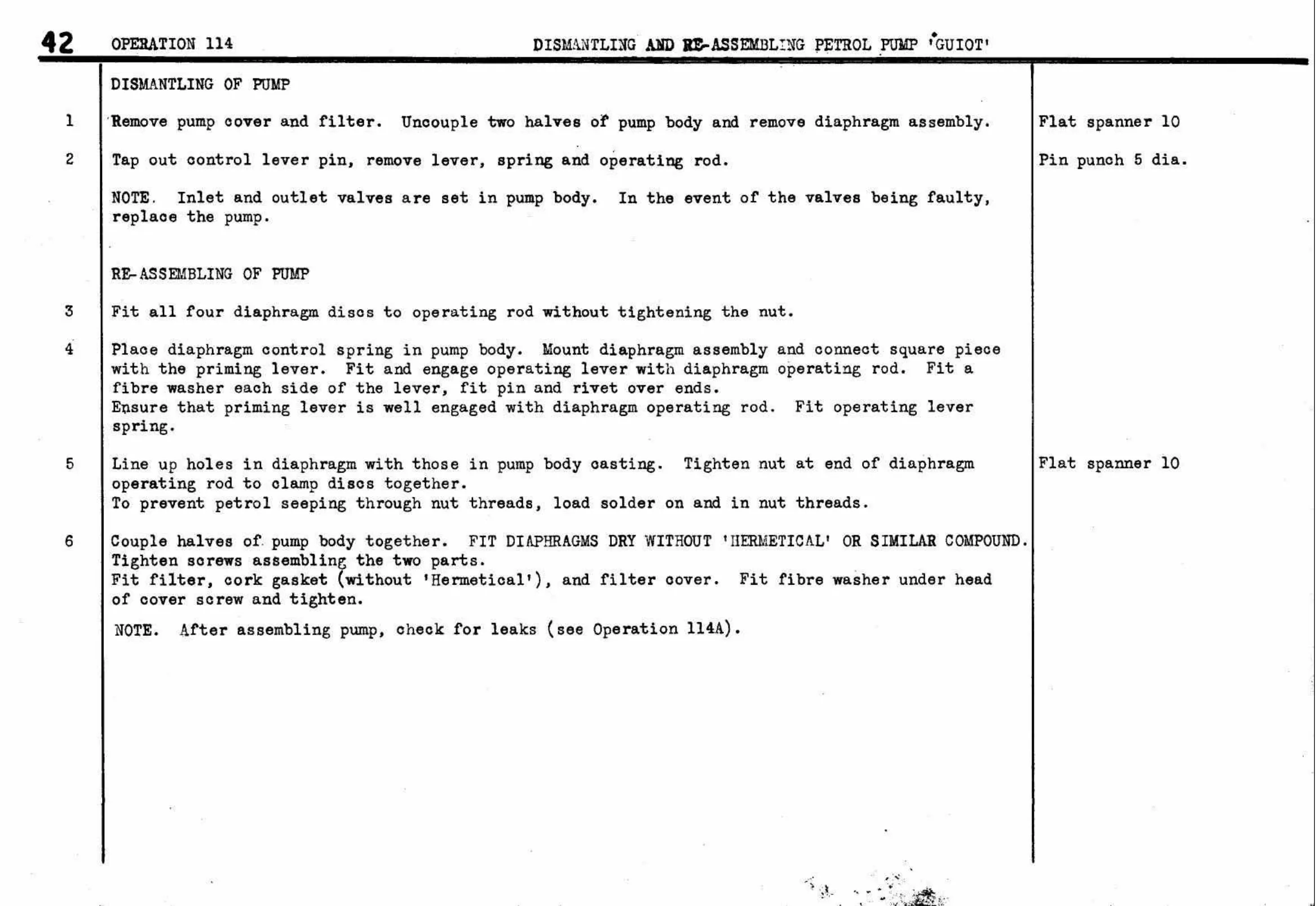

OPERATION 114 DISMANTLING AND RE-ASSEMBLING PETROL PUMP 'GUIOT' DISMANTLING OF PUMP ‘Remove pump cover and filter. Uncouple two halves of pump body and remove diaphragm assembly. Tap out control lever pin, remove lever, spring and operating rod. NOTE. Inlet and outlet valves are set in pump body. In the event of the valves being faulty, replace the pump.
