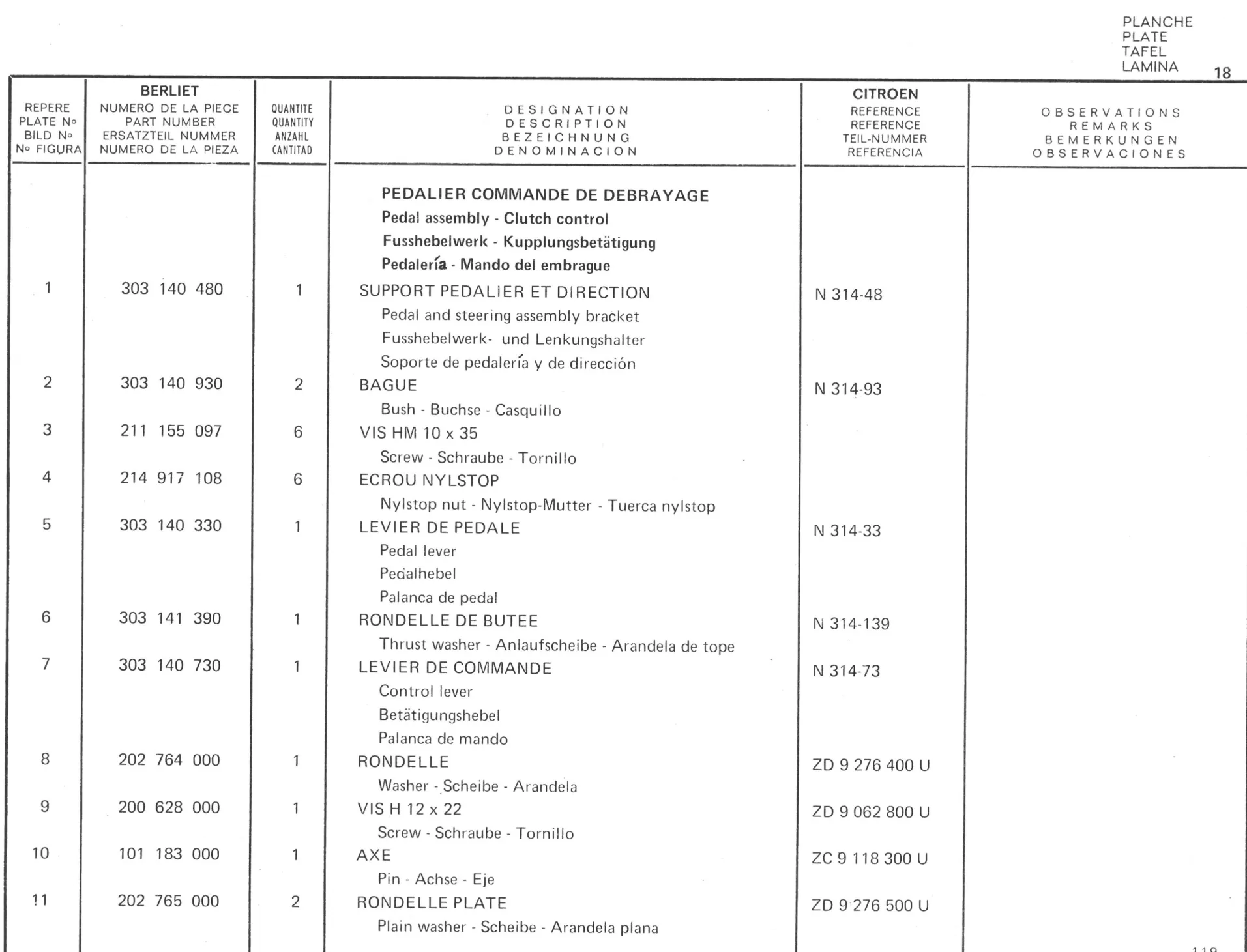

DESIGNATION - FOR REFERENCE ONLY
SUPPORT PEDALIER ET DIRECTION N3 (Pedal and steering assembly bracket) · BAGUE N3 (Bush) · VIS HM 10 x 35 (Screw) · ECROU NYLSTOP (Nylstop) · LEVIER DE PEDALE N3 (Pedal lever) · RONDELLE DE BUTEE N 3 (Thrust) · LEVIER DE COMMANDE N3 (Control lever) · RONDELLE ZD $ (Washer) · VIS H 12 x 22 ZD (Screw) · AXE zee (Pin)
